☆★☆　旧車両への取付　☆★☆

ＫＡＴＯ製、旧車両に　ＬＥＤ室内灯を取り付けてみました。
Ｍ車には、ＫＡＴＯ製フレンドリーＤＣＣデコーダーを搭載。

　

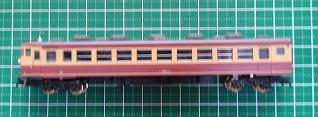

　　４７５系　( 基本セット10-461 / 増結セット10-462 )

　　室内灯の取付　( Ｍ車を除く )　

　

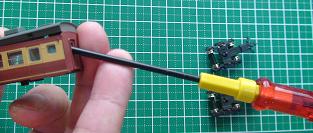

　　旧車輌の分解は、屋根から外します・・・

　

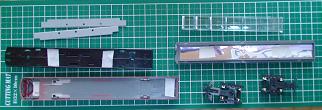

　　分解したら、両面テープを貼ります。

　
　　ＧＭの集電板を二等分して、ウェイトと共に貼り付けます。
LED室内灯セットの集電金板をずれない様に両面テープで止めて、金板を折返します。

　　
床部を方向を間違えない様に組立て、LEDユニットを取り付けます。
屋根裏側には反射アルミシールと拡散パネルを取り付けて、本体と合体します。
最後に台車を取り付けて完成！！

　　Ｍ車のＤＣＣデコーダ搭載、ＬＥＤ室内灯取付　

　
　　集電板とモーター導電爪の間に絶縁テープを貼ります。
デコーダ四箇所に半田付線して、それぞれモーターおよび集電板に半田止め

ＬＥＤ照明ユニットは直接集電板に半田固定します。
屋根裏側に反射アルミシールと拡散パネルを取り付けて、本体と合体し完成！
